一、直流充電樁主要由人機交互單元、控制單元、計量單元、安全防護單元組成。

?人機交互單元主要包括：樁體、LCD觸摸屏、讀卡模塊、充電插頭；

?控制單元主要包括：主監控、輔助模塊以及模塊管理；計量單元為電能表；

?安全防護單元包括:急停開關、過流及短路保護單元。

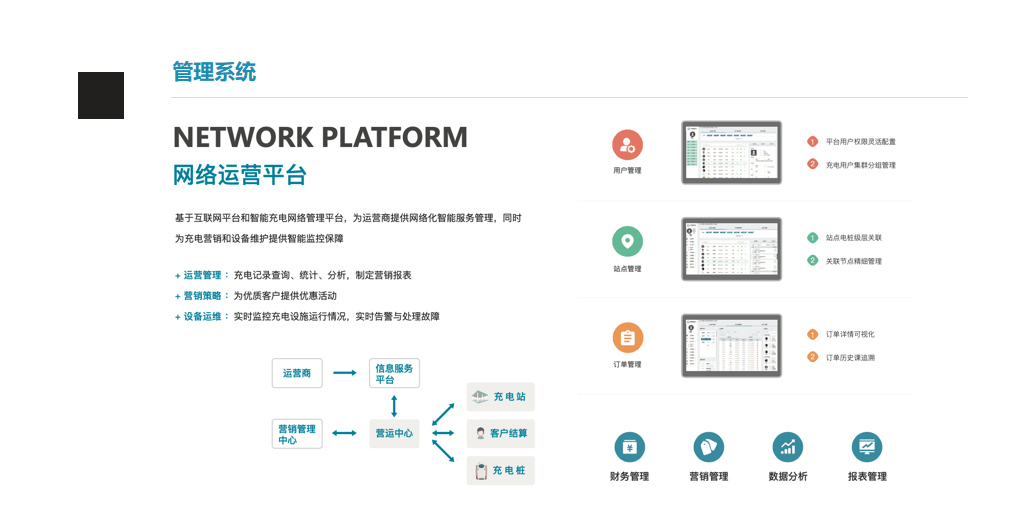

二、智能充電網絡

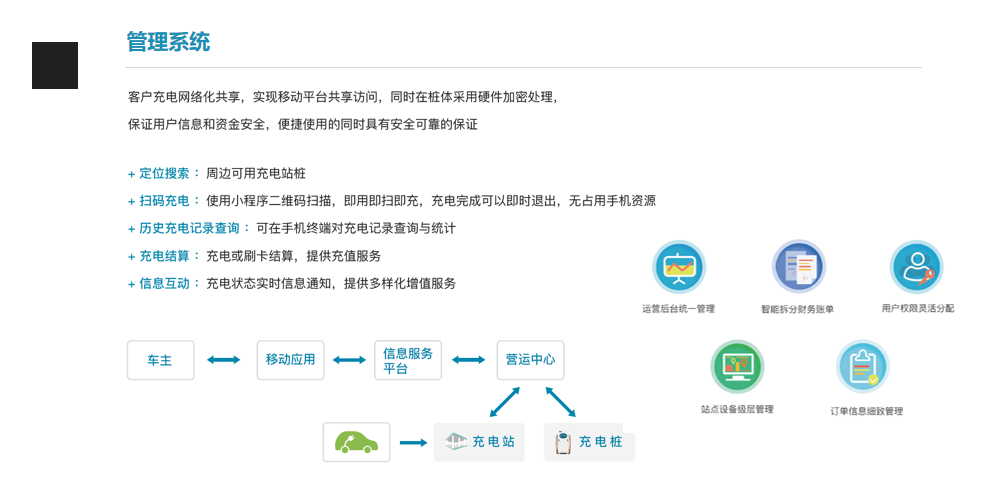

1、完美連接充電樁APP可以實現手機查找、預約、充電監控、并支持專用IC、手機APP、二維碼等多個便捷支付方式。

2、通過充電樁管理平臺，所有充電樁均接入互聯網，可實現電樁共享，提高其使用率，離線亦可運行。

三、系統特點

●具有按時、按電量、按金額、自動四種充電模式。

●具有人機交互功能，采用彩色液晶觸摸屏。

●充電過程中顯示當前充電模式、時間、電量、及計費信息等。

●具有模塊管理功能,控制模塊輸出電壓及電流大小。

●具備過流、短路、過壓、欠壓等完善的保護功能；同時具備急停開關、絕緣檢測等安全防護功能。

●具備充電接口的連接狀態判斷、控制導引等完善的安全保護功能，以確保充電樁安全可靠運行。

●提供完善的通訊功能，可根據需要上傳直流充電樁的運行狀態參數，監測故障類型、充電計量等，接受遠程控制命令。

●配置擁有通直流電度表，進行直流電計量。

●設置刷卡接口，支持RFID卡、IC卡等常見的刷卡方式。

●滿足技術先進、性能穩定、可靠性高、符合環保和節能要求。

●直流充電樁內印刷線路板、接插件等電路進行防潮濕、防霉變、防鹽霧處理，保證充電樁能在室外

潮濕、含鹽霧的環境下能正常運行。

●具有防銹、防氧化保護功能：直流充電樁鐵質外殼和暴露在外的鐵質支架、零件采取雙層防銹措施。

●采用阻燃外殼材料，殼體堅固，結構上防止用戶輕易觸及帶電部分。

●設計外觀標識可根據用戶要求設計。
